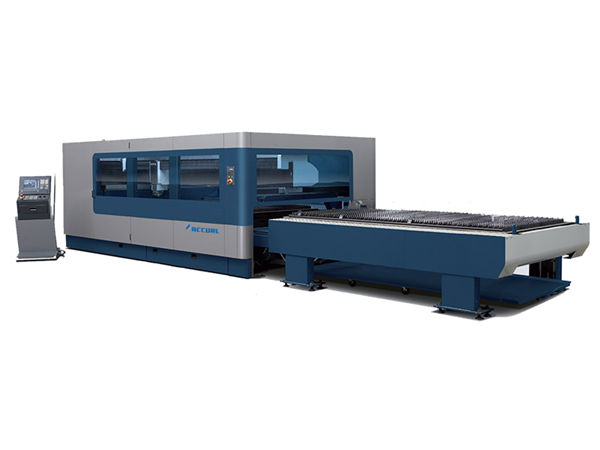

máquina automática de corte con láser de fibra cnc

máquina automática de corte con láser de fibra cnc

Detalles do produto


Certificación: CE, ISO 9000
Condicións de pago e envío:
Cantidade mínima de pedido: 1 SET
Prezo: negociable
Detalles do paquete: paquete de madeira
Prazo de entrega: 15 - 30 días hábiles
Condicións de pago: T / T, Western Union, MoneyGram
Capacidade de subministración: 1000 unidades por mes

Descrición detallada do produto


Nome do produtoMáquina de corte con láser de fibra de chapas e tubosTipo láser:Láser de fibra
Potencia láser:800w / 1000w / 2000w / 4000wGarantía:12 meses
Servizo posvenda:Servizo de Enxeñeiros no exteriorPeso:3000 Kgs
Software de control:CypcutCNC ou non:SI
Material aplicable:Tubo metálico e chapa metálicaFonte de alimentación:AC380V ± 5% 50 / 60Hz (3 Fases)

Descrición de produtos


Adoptamos a láser de fibra N-light / IPG máis sofisticada, combinando a máquina CNC Gantry autodiseñada e o corpo de soldadura de alta resistencia. Tras o recocido de alta temperatura e o mecanizado de precisión mediante unha fresadora CNC grande, ten unha boa rixidez e estabilidade con alta precisión e alta velocidade importadas, unidade de guía lineal, servo de motor de alta velocidade.Aluminium, proceso avanzado de tratamento térmico, alta resistencia, peso lixeiro , boa rixidez. É principalmente para cortar tubos de menos de 20 mm de metal en alta velocidade e alta precisión. O láser de fibra ten unha serie de vantaxes, como calidade de feixe alta, alto brillo, altas taxas de conversión, operacións libres de mantemento, operacións estables e fiables de baixo custo e pequeno tamaño, etc. O corte asistido por aire é o nivel máis avanzado de corte con láser. , que é especialmente adecuado para aceiro inoxidable, aceiro carbono, aleación, latón, cobre, titanio e outros materiais metálicos para corte de precisión. É moi empregado en produtos metálicos, bicicletas, mobles metálicos, equipos de fitness, equipos deportivos, maquinaria agrícola, estantería, control de lume.

Característica da máquina


1. Deseño de mandos eléctricos dobres e servomotores dobres, aplícanse para cortar tubo como redondo, cadrado, tubo rectangular, tubo oval, feixe I, etc.
2. Deseño de rodas neumáticos de apoio para asegurar a estabilidade de xiro durante o corte.
3. Fonte láser de alto rendemento e sistema operativo estable que fan o mellor efecto de corte.
4. A máquina posúe un sistema de refrixeración perfecto, un sistema de lubricación e un sistema de eliminación de po, para asegurar que poida funcionar de forma estable, eficiente e duradeira.
5. A máquina pódese usar para cortar unha variedade de metais cunha calidade de corte excelente e estable.
6. Cun software de programación automático CAD / CAM especializado e un software de aniñamento automático, é posible gardar o máximo de materias primas.
7. O acceso ao sistema CNC a través da interface Ethernet fai posible a comunicación e o control remoto durante o proceso de corte con láser.

Parámetros técnicos


Potencia láser de fibra: 800W, 1000W, 1500W, 2000W, 3000W 4000W (opcional)
Tamaño de traballo: 3000 * 1500mm
X e Y precisión de posicionamento: + -0,05 mm
Modo de transmisión: importar Alemania Atlanta engrenaxe e cremalleira de alta precisión con dobre rastreiro de conducción máquina de corte láser

Potencia láser800W 1000W 2000W 3000W
Fonte láserIPG / N-LIGHT Resonador láser de fibra máxilfónica
Procesado de tubos / tubos (Φ x L)Φ = 20-300 mm, L = 6m, 8m, 12m (Φ = 20-300mm para a opción; L> 6m para a opción)
Categoría Pipe / TubeRedondo, cadrado, rectangular, ovalado, cintura, etc.
Xirar a velocidade120 xiro / minuto
Control CNCCypcut / Alemaña PA HI8000
Cabeza láserRaytools Suíza
Fonte de alimentaciónAC380V ± 5% 50 / 60Hz (3 fases)
Potencia eléctrica total22KW
Precisión da posición± 0,03 mm / m
Repita a precisión da posición± 0,02 mm
Velocidade máxima de posición70m / min
Aceleración1g
Modo de programación de debuxoSolidworks, Pro / e, UG, etc importan directamente
Peso da máquina6,5-7,5T

Vantaxe da máquina de corte con láser de fibra


1. Calidade de camiño excelente: menor punto láser e alta eficiencia de traballo, de alta calidade.
2. Alta velocidade de corte: a velocidade de corte é de 2-3 veces que a mesma máquina de corte con láser CO2.
3. Funcionamento estable: adopta láseres de fibra de importación superior mundial, rendemento estable, as pezas clave poden chegar ás 100.000 horas;
4. Alta eficiencia para a conversión fotoeléctrica: comparar coa máquina de corte con láser CO2, a máquina de corte con láser de fibra ten tres veces a eficiencia de conversión fotoeléctrica.
5. Baixo custo: aforrar enerxía e protexer o medio ambiente. A taxa de conversión fotoeléctrica ascende ata o 25-30%. De baixo consumo de enerxía eléctrica, é só aproximadamente un 20% -30% da máquina de corte láser tradicional CO2.
6. Mantemento baixo: a transmisión da liña de fibra non fai falta reflectir as lentes, aforrar custos de mantemento;
7. Operacións fáciles: transmisión de liña de fibra, sen axuste de ruta óptica.

Detalles da máquina


Funcións do cargador de paquete automático de tubos
1.Cargador automático de paquetes para a opción que aforra traballo e tempo de carga, alcanza o propósito de produción en masa
2. O tubo rodado, o tubo rectangular e outros tubos pódense cargar totalmente automatizados, sen intervención humana.
O tubo de outras formas pode ser semiautomático para alimentar artificialmente.
4.Max paquete de carga 800 * 800 mm
5.Max Peso de paquete de carga 2500kg
6.O marco de soporte da cinta para eliminar fácilmente
7.Buncos de tubos que se elevan automaticamente
8. Separación automática e aliñación automática
9. Recheo e alimentación de brazo robotizado con precisión

Dispositivo de recollida automática:
1. Soporte automático elevador, reciba o tubo e chatarra na cesta
2. O soporte a escala visual pode axustar o diámetro de soporte rapidamente segundo o diámetro do tubo
O dispositivo de elevación de soporte axustable a escala visual aforra tempo de alimentación, asegura a concentricidade e impide oscilacións das tubaxes

Sistema de apoio axustable no ascensor:
O corte de tubos de diferentes diámetros, mediante un sistema de soporte axustado para atopar con rapidez e precisión o tubo de concentración e a garra, para conseguir unha alimentación rápida, coidar os propósitos, aforrar o tempo de configuración. Podes axudar ao soporte do canón, reducindo o tubo abatible.

Cama de integración:
Como unha cama soldada de placa enteira, toda a lonxitude de 8 metros.
2. A cama de integración pode asegurar mellor a concentración dos equipos, vertical, instalación de precisión rápida e eficiente.
3. Toda a estrutura é de precisión compacta.

Interfaz de usuario 3D:
1. Interfaz intuitiva, mellor compatibilidade con Solidworks, Pro / e, software UG, cómodo e fácil de operar.
2. Partición radical do método de operación de estilo de programación de código de código tradicional de software CNC.
3. Reducir os requisitos do operador.

Función de diagnóstico en liña:
CypTube recibiu a función de retroalimentación servo cabeza de corte, láser e outros compoñentes, está dispoñible en liña para diagnosticar o dispositivo de punto de fallo.

Aplicación do produto
Aplicación: pode cortar tubos, tubos cadrados e varios cortes de tubo con forma especial.
Diámetro para tubo: 20-200 mm
Lonxitude de corte: 6m / 4m etc.
Espesor de corte con fonte de fibra 500W: aceiro inoxidable de 3 mm, aceiro carbono 6 mm, cobre de 2 mm, aluminio de 2 mm, placa galvanizada de 2,5 mm etc.
