máquina de corte con láser de fibra de precisión de pequeno tamaño posicionamento automático de 800 vatios

Detalles do produto

Certificación: ISO9001: 2008

Condicións de pago e envío:

Cantidade mínima de pedido: 1 unidade

Prezo: negociación

Detalles do Embalaje: Funda de madeira

Prazo de entrega: 7-15 días

Capacidade de subministración: 2000 unidades ao mes

Descrición detallada do produto

Nome do produto	Máquina de corte láser de fibra de alta precisión de pequeno tamaño	Potencia láser:	300w A 800w
Área de traballo:	500 * 500mm	Velocidade de desprazamento máxima:	60m / min
Precisión de posicionamento:	± 0,01-0,03	Subministro de potas:	3 × 380V ± 10% 220V ± 10%
Paquete:	Funda de madeira	Garantía:	1 ano

Este modelo adopta un banco de traballo lineal de alta precisión, de alta precisión e velocidade rápida; posicionamento automático CCD de alta precisión opcional, calibración automática. Todo o proceso controlado por software automático de computadora, a interface de software de retroalimentación en tempo real, comprensión oportuna do estado de procesamento, programa de procesamento sen contacto, sen tensión e deformación mecánica, operación sinxela, alta precisión de corte.

1, práctico novo deseño integrado de patente, pode combinar con diferentes tipos ou fabricantes de fontes láser, estrutura compacta fiable, segura, práctica e razoable.
2, empregando unha plataforma de mármore óptico, deseño de armazón antivibración, adecuado para movemento de alta velocidade, alta estabilidade.
3, de alta precisión, con banco de traballo lineal de retroalimentación completa, a velocidade é rápida; gran área de traballo é posicionamento de precisión visual, é opcional, a calibración automática de precisión.
4, o control integrado multifunción, investigación e desenvolvemento independentes de software de patentes, control automático de software en procesamento, interface de software de retroalimentación en tempo real, mostrando todas as funcións e todas as partes do estado de procesamento; modo de procesamento sen contacto, sen tensión e deformación mecánica.

Configuración

^#	^Elemento	^{Especificación}	^Marca	^Observación
¹	^{Fonte láser}	^800W	^{Maxofotónica}
²	^{motor lineal}
³	^{Reixa óptica}	^{resolución 0,5μm}	^España
⁴	^Condutor		^servotronix
⁵	^{Eixe Z Grupo de módulos de tornillo}
⁶	^{Cabeza de corte con láser}	^BT230
⁷	^{Carril lineal de precisión}		^Hiwin
⁸	^Mármore	^{18001350200}	^Shandong
⁹	^{Tapa do órgano}	^Estándar
¹⁰	^{Material de mecanizado}	^Estándar		^{aleación de aluminio de aviación}

Parámetro

^{Tamaño de traballo}		^{500 × 500 (mm)}
^{Máx. Aceleración}		^{1,2 g}
^{X AXIS}	^{Máx. Velocidade en movemento}	^{60m / min}
	^Ruta	^500mm
	^{Precisión de posicionamento}	^{± 0,01 mm}
	^{Precisión de repetición}	^{± 0,004 mm}
^{E AXIS}	^{Máx. Velocidade en movemento}	^{60m / min}
	^Ruta	^500mm
	^{Precisión de posicionamento}	^{± 0,01 mm}
	^{Precisión de repetición}	^{± 0,004 mm}
^{Z AXIS}	^Ruta	^100mm

Condición de traballo

¹	^{Temperatura de traballo}	^{-10 ℃ ～ 45 ℃}
²	^{Humidade relativa}	^{＜ 90% sen condensador}
³	^{Medio Ambiente}	^{Boa ventilación, sen vibracións}
⁴	^{Fonte de alimentación}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Frecuencia de potencia}	^50Hz

4. Proposta de máquina

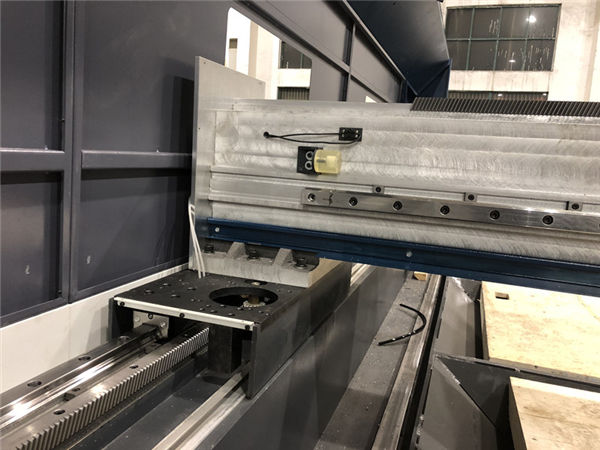

4. 1 A cremalleira da máquina adopta a estrutura de mármore e o sistema de corte láser CNC de EE. Co deseño integrado, a través de procesamento de máquinas fresas, para que o movemento sexa preciso. Sistema de condución de motor lineal, interface amable e traballo estable a longo prazo.
Carril de guía lineal de precisión adoptado por THK Japan, con alta precisión, baixa abrasión e fácil de montar ou intercambiar.4. 2 cabeza de corte con láser
BT230 (Raytools, marca Suíza) cabeza de corte con láser con sistema de enfoque automático. Pode evitar que os residuos de materiais corten distorsións. O vidro de protección pode manter e protexer o baixo custo das partes ópticas importantes dentro da cabeza de corte. O sistema de enfoque automático é adecuado para procesamento de chapas non planas. Combinado con láseres de alta calidade, o BT230 pódese utilizar amplamente en industrias cerámicas, médicas, de semicondutores e outras industrias.

^Elemento	^Parámetro
^colimación	^100mm
^foco	^125mm
^{abertura óptica}	^25mm
^{boquilla (simple)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{materiais para lentes}	^cuarzo
^{enchufe de fibra}	^QBH
^{Presión auxiliar}	^{Máx. 20bar}
^peso	^{~ 1,5Kg}

Sistema de control

O uso de operacións profesionais de computadoras industriais de PC, interfaz gráfica, fácil de operar, software de control de corte profesional pode deseñar libremente unha variedade de gráficos e texto, procesamento en tempo real, soporte CAD, CorelDraw e outro software de mapeamento profesional.
. Operación de control de ordenadores industriais de alta calidade
. Sistema de corte CNC de alta eficiencia, fácil de operar
. Función de seguimento automático do eixe Z

Mostrar aplicacións

Aplicado a varios tipos de corte e perforación de chapas metálicas e outros tipos de procesamento con láser, como hardware, compoñentes electrónicos de consumo, varios instrumentos, procesamento de chapas de corte industrial; corte e perforación de precisión para diversos materiais metálicos.
