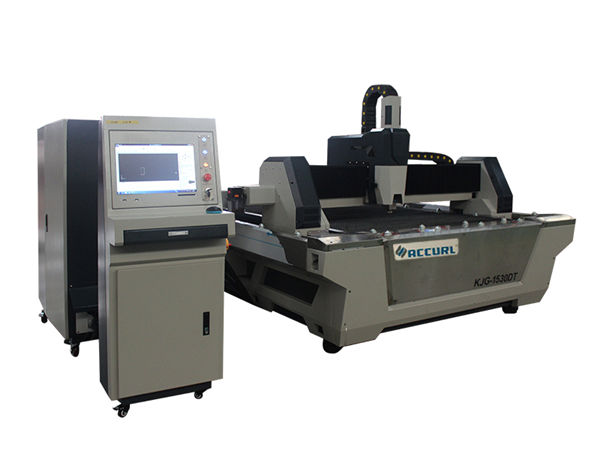

cortadora de láminas de aceiro inoxidable con corte por láser de fibra cnc con mesa de intercambio

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 40GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 10mm, MS Up 22cm
Tipo láser ::	Fibra	CNC ou non ::	Si
Modo de refrixeración ::	Refrixeración por auga	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-6020JB	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Fonte láser:	Chinés ou importado
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	6000x2000mm

Descrición do produto

Máquina de corte con láser de fibra da serie JB con cuberta protectora completa
Especialmente axeitado para aceiro inoxidable, aceiro carbono, placa galvanizada e así por diante.
Ampliamente usado en produtos de chapa, estrutura de aceiro, maquinaria de precisión, pezas de automóbiles, lentes, xoias,
placa de identificación, publicidade, artesanía, electrónica, xoguetes, envases e outras industrias

Principais características da máquina de corte con láser de fibra

Corpo da máquina:
1. O corpo da máquina de Taiyi con estrutura de aceiro de 8 mm, tratamento térmico de 600,, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.
2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.
3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.
4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.
5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.
6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	6000 mm × 2000 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Táboa de referencia do grosor de corte

Potencia láser	Espesor máximo de corte
Potencia láser	Aceiro ao carbono (mm)	Aceiro inoxidable (mm)	Aluminio (mm)	Latón (mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Arriba parámetro para referencia só

Materiais aplicados

Aceiro inoxidable, aceiro carbono, aceiro aliado, aceiro silicio, aceiro de primavera, placa galvanizada, placa en conserva, placa de latón, placa de cobre, placa de aluminio, etc
Vantaxes da máquina de corte con láser de fibra
1. Comparar co láser tradicional, o láser de fibra é máis de protección ambiental:
2. Consumo de enerxía moi inferior: a eficiencia de conversión fotoeléctrica do láser de fibra 15 veces superior ao láser tradicional.
3. maior calidade do punto láser: fonte láser monomódulo
4. Menor consumo: as pezas de reposición son lentes de protección e só boquilla. Consumo eléctrico de 6KW a 16KW con distinta potencia láser.
5. Altamente automatizado: Adopta o control dixital, podemos importar ficheiros de CAD AUTO a software de corte directamente, Pódense cortar calquera artefacto, ademais hai unha función de composición intelixente, polo que pode aforrar os custos das materias primas na maior medida.
6. Alta eficiencia de corte: debido ás propiedades da transmisión do láser, a máquina de corte con láser equipou con moitos conxuntos de banco de traballo CNC para realizar o control numérico. Só precisa cambiar o programa CNC para cortar diferentes formas, así como para o corte bidimensional e o corte tridimensional.

Imaxes detalladas

	Nome:Corpo da máquina e accesorios.600 ℃ tratamento térmico, refrixeración 24 horas no forno, soldadura precisa de protección do CO2 para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Servomotor e controlador de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento estable, preciso e fiable.
	Nome:Un sistema de corte avanzado, a potencia láser e o movemento servo funcionan perfectamente, importan engrenaxe de alta precisión e sistema de tracción en cremalleira, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:A cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Velocidade rápida con láser, liña de corte de alta precisión e corte lisa

Mostras de corte

Adestramento

Servizo posvenda, dende adestramento ata instalación de máquinas (3 xeitos):
1. Instrución de vídeo e manual de usuario en inglés que se ofrecerá para a instalación, operación, mantemento e toma de problemas, e guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // etcétera, cando te atopes. algúns problemas de instalación, uso ou axuste.
2.A súa empresa pode organizar que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente sobre 3-5 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do cadro de control e do software, a configuración do rango de parámetros
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento.
3. Servizo de formación de instrucións interiores. visa, gastos de viaxe e aloxamento serán por conta do cliente. É mellor organizar un tradutor para os dous enxeñeiros durante o período de formación. Tempo de adestramento: 3-5 días.

Garantía

a) .1Año para toda a máquina (negocíase o dano creado polo home.).
b) .Fonte láser de 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d) .Formación gratuíta para o persoal operativo. (o enxeñeiro pode ir ao estranxeiro está negociado.)
