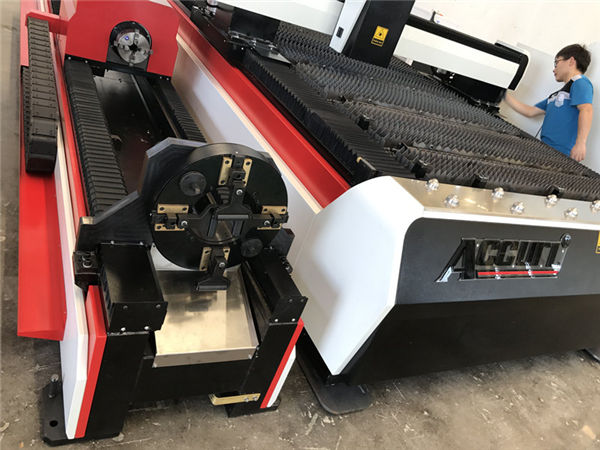

ss pipes 3d laser cutting machine / 3 axis fiber sheet metal cutter

Detalles do produto

Certificación: CE

Condicións de pago e envío:

Cantidade mínima de pedido: 1 Set

Prezo: negociable

Detalles da embalaxe: 1 * envase 20GP

Prazo de entrega: 30 días

Condicións de pago: L / C, D / A, T / T, D / P, Western Union, L / C

Capacidade de subministración: 50 puntos ao mes

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 10mm, MS Up 22cm
Tipo láser ::	Fibra	CNC ou non ::	Si
Modo de refrixeración ::	Refrixeración por auga	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-3015DG	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Rango de corte de tubos:	20-130mmx3000mm
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	Estándar 3000 * 1500mm, maior pode ser personalizado

Corpo da máquina

1. O corpo da máquina de Taiyi con estrutura de aceiro de 8 mm, tratamento térmico de 600,, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.

2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.

3. High efficiency zoning smoking system at both sides of machine body, Strong segmented dust and smoking collection, it will reduce harm to worker.

4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.

5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.

6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Advantage of fiber laser cutting machine

1. Comparar co láser tradicional, o láser de fibra é máis de protección ambiental:
2. Consumo de enerxía moi inferior: a eficiencia de conversión fotoeléctrica do láser de fibra 15 veces superior ao láser tradicional.
3. maior calidade do punto láser: fonte láser monomódulo
4. Menor consumo: o consumo eléctrico está baixo 7KW por hora.

Cost analysis per hour
No.	Elemento	Cutting SS (1mm)	Cutting Steel (5mm)	Observación
1	Electric	1.4USD/hour	1.4USD/hour	1. If we use Air for cutting, then cost= electric charge of air compressor + electric of machine+consume parts 2. The cost we counted based on the local charges in Dongguan, there are some discrepancy for different countries. 3.For cutting different thickness, there are different gus consume
2	Gas (N2/O2)	2USD/hour	1.4USD/hour
3	Protective lens, nozzle	0.06USD/hour	0.07USD/hour
Total cost		3.46USD/hour	2.87USD/hour

Especificación

Modelo	TY-3015DG
Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 1500 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Imaxes detalladas

	Nome:Carrocería e accesorios a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Motor e condutor de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.
	Nome:Guías lineais de precisión O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:Cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Fonte láser velocidade rápida, liña de corte de alta precisión e corte lisa

Nome:Carrocería e accesorios

a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación.
b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas.
c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.

Nome:Motor e condutor de CA.

O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.

Nome:Guías lineais de precisión

O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

Nome:Cabeza de corte

A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

Nome:Fonte láser

velocidade rápida, liña de corte de alta precisión e corte lisa

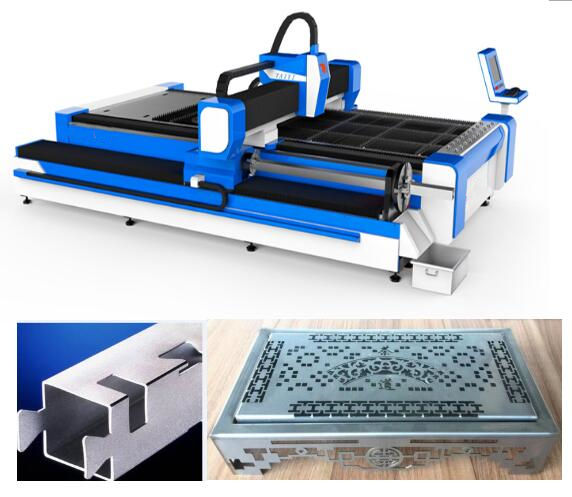

Mostras de corte

Adestramento

Despois de asinar o contrato, a súa empresa pode dispor que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente aproximadamente de 1-3 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do panel de control e do software, a configuración do rango de parámetros;
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento,

Warranty of SS pipes and sheets laser cutting machine

a) .1Año para toda a máquina (negocíase o dano creado polo home.).
b) .Fonte láser de 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d) .Formación gratuíta para o persoal operativo. (o enxeñeiro pode ir ao estranxeiro está negociado.)
