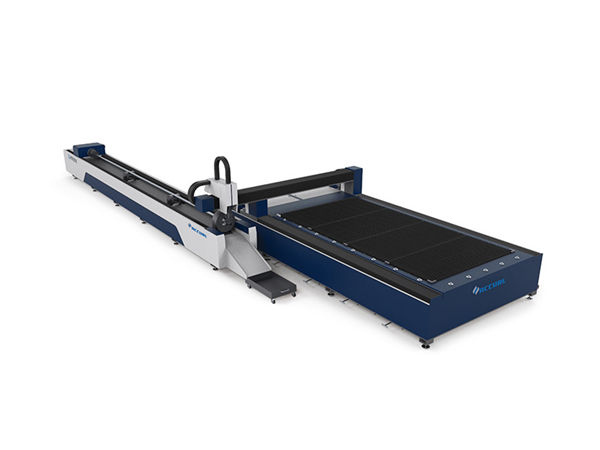

máquina de corte con láser 3d de tubos metálicos / máquina de corte automática de tubos

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 20GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidade de subministración: 50 puntos ao mes

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 10mm, MS Up 22cm
Tipo láser ::	Fibra	CNC ou non ::	Si
Modo de refrixeración ::	Refrixeración por auga	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-3015DG	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Rango de procesamento:	20-130mmx3000mm
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	Estándar 3000 * 1500mm, maior pode ser personalizado

Corpo da máquina

1. O noso corpo da máquina con estrutura de aceiro de 8 mm, 600 treatment tratamento térmico, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.
2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.
3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.
4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.
5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.
6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Vantaxe da máquina de corte con láser de fibra

1) Calidade de feixe excelente: menor diámetro de enfoque e alta eficiencia de traballo, de alta calidade.
2) Alta velocidade de corte: a velocidade de corte é superior a 60m / min
3) Funcionamento estable: Adoptando os láseres de fibra de importación superior do mundo, un rendemento estable, as pezas clave poden
chegar ás 100.000 horas;
4) Alta eficiencia para a conversión fotoeléctrica: comparar coa máquina de corte con láser CO2,
A máquina de corte con láser de fibra ten tres veces a eficiencia de conversión fotoeléctrica
5) baixo custo e baixo mantemento: aforrar enerxía e protexer o medio ambiente. Taxa de conversión fotoeléctrica
é de ata un 25-30%. De baixo consumo de enerxía eléctrica, é só ao redor dun 20% -30% do láser CO2 tradicional
máquina de corte A transmisión en liña de fibra non precisa lente, aforrar custos de mantemento;
6) Operacións sinxelas: transmisión de liña de fibra, sen axuste de ruta óptica;
7) Efectos ópticos super flexibles: deseño compacto, requirimentos de fabricación fácil e flexible.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 1500 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Imaxes detalladas

	Nome: Corpo da máquina e accesorie.600 ℃ tratamento térmico, refrixeración 24 horas no forno, soldadura precisa de protección de CO2 para asegurarse de 20 anos de uso sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Servomotor e controlador de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento estable, preciso e fiable.
	Nome:Un sistema de corte avanzado, a potencia láser e o movemento servo funcionan perfectamente, importan engrenaxe de alta precisión e sistema de tracción en cremalleira, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:A cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Velocidade rápida con láser, liña de corte de alta precisión e corte lisa

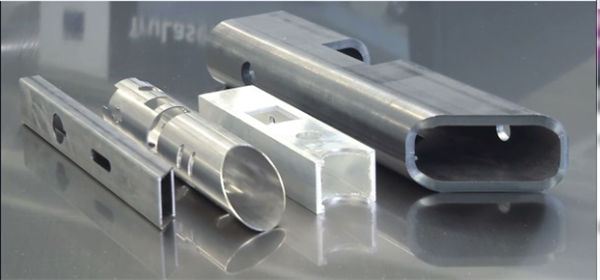

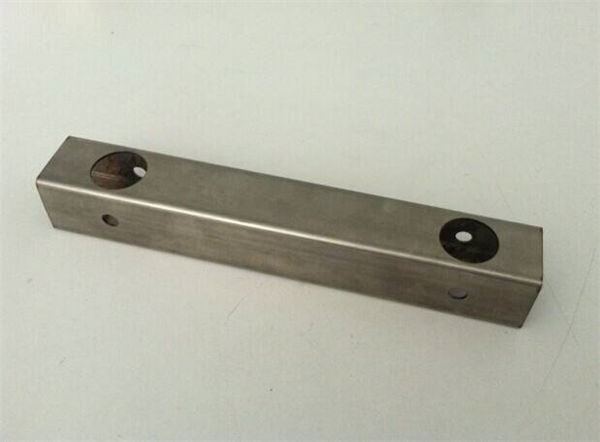

Mostras de corte

Adestramento

Despois de asinar o contrato, a súa empresa pode dispor que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente aproximadamente de 1-3 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do panel de control e do software, a configuración do rango de parámetros;
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento
