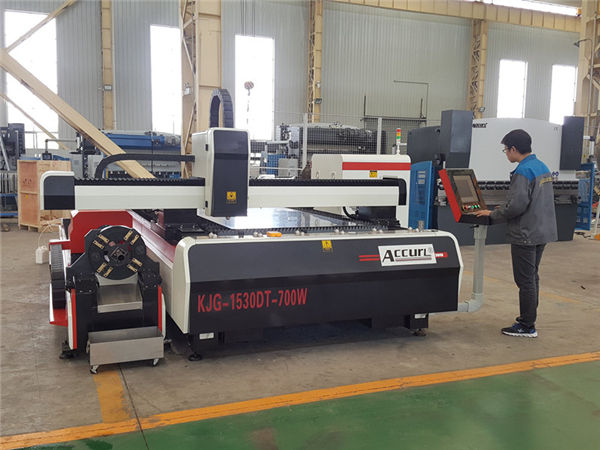

Máquina de corte con láser de chapa de aluminio para conversión fotoeléctrica

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 40GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 12mm, MS Up 22cm
Tipo láser ::	Láser de fibra orixinal importado	Espesor de corte:	12 mm (aceiro carbono) 5 mm SS
Ancho de liña final:	0,1 mm	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marca::	TAIYI LASER
Precisión repetida ::	+/- 0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Modo de refrixeración:	Refrixeración por auga	Fonte láser:	IPG / Nlight / Raycus / Max
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	3000x1500mm

Vantaxe da máquina láser de fibra

1) Calidade de feixe excelente: menor diámetro de enfoque e alta eficiencia de traballo, de alta calidade.
2) Alta velocidade de corte: a velocidade de corte é superior a 60m / min
3) Funcionamento estable: Adoptando os láseres de fibra de importación superior do mundo, un rendemento estable, as pezas clave poden
chegar ás 100.000 horas;
4) Alta eficiencia para a conversión fotoeléctrica: comparar coa máquina de corte con láser CO2,
A máquina de corte con láser de fibra ten tres veces a eficiencia de conversión fotoeléctrica
5) baixo custo e baixo mantemento: aforrar enerxía e protexer o medio ambiente. Taxa de conversión fotoeléctrica
é de ata un 25-30%. De baixo consumo de enerxía eléctrica, é só ao redor dun 20% -30% do láser CO2 tradicional
máquina de corte A transmisión en liña de fibra non precisa lente, aforrar custos de mantemento;
6) Operacións sinxelas: transmisión de liña de fibra, sen axuste de ruta óptica;
7) Efectos ópticos super flexibles: deseño compacto, requirimentos de fabricación fácil e flexible.

Característica e propiedade

1.A máquina goza dun bo rendemento con alta velocidade de corte, alta eficiencia, seguridade e estabilidade. E o láser de bomba de diodo con estado láser ten a vantaxe de ter unha maior vida laboral, un mantemento gratuíto e o maior IPCE. Tamén asegura un pequeno ángulo de diverxencia e un feixe de luz de boa calidade.
2.O punto luminoso goza de boa calidade. E a máquina distorsiona lixeiramente. Ademais, o material pode ter un aspecto suave e agradable.
3. Despois do tratamento de temperamento, o marco con alta rixidez é de alto rendemento absorbido por vibracións. O cadro con estrutura de pórtico é procesado dun paso nun gran centro de mecanizado de gantry CNC. Con estrutura optimizada, a máquina goza de estabilidade e alta precisión que se pode controlar dentro de 0,01 mm / m.
4.Importado servo motor, reductor planetario e sofisticado mecanismo de accionamento de dirección aseguran estabilidade e precisión.
O HMI intuitivo con moitas funcións prácticas é fácil de operar.
6. Engranaje biselado importante, cremallera helicoidal, guía de guía lineal asegurar unha dirección de marcha altamente precisa.
O sistema de auto-altura e anti-colisión axusta automaticamente a cabeza hermética de corte á altura adecuada para cortar a unha distancia fixa.
A fonte de alimentación da máquina está deseñada con protección automática de seguridade e ten unha alarma de fallos.
9.Co deseño elegante, delicado e artístico, a máquina compacta cobre unha superficie máis pequena sen partes espalladas. E é fácil operar a máquina.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Materiais de corte

O láser de fibra pode cortar todo tipo de metais non férreos, como o cobre, o aluminio, este material de alto reflexo e o tungsteno, tamén pode cortar aceiro inoxidable, aceiro carbono, aceiro de manganeso, chapa galvanizada, tarxeta de aluminio, chapa de aliaxe de ouro e outros raros. metais.

Industria de aplicacións

A máquina de corte con láser de fibra pode usarse amplamente en industrias aeroespaciais, aviación, electrónica, ascensores, equipos médicos, cociña eléctrica, pezas de automóbiles, equipos eléctricos, armarios de chasis chapados en ouro, equipos mecánicos, hardware de iluminación, sinais publicitarios, equipos de exhibición, todo tipo de produtos metálicos, procesamento de corte de chapas e outras industrias.

Imaxes detalladas

	Nome:Carrocería e accesorios a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Motor e condutor de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.
	Nome:Guías lineais de precisión O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:Cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Fonte láser velocidade rápida, liña de corte de alta precisión e corte lisa

Nome:Carrocería e accesorios

a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación.
b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas.
c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.

Nome:Motor e condutor de CA.

O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.

Nome:Guías lineais de precisión

O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

Nome:Cabeza de corte

A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

Nome:Fonte láser

velocidade rápida, liña de corte de alta precisión e corte lisa

Servizo previo á venda

Corte de mostras 1.Free,
Para o corte / proba gratuíto de mostras, envíenos o seu ficheiro CAD, imos facer o corte aquí e facer vídeo para amosar o corte ou enviarlle unha mostra para comprobar a calidade do corte.
2. Deseño personalizado da máquina
De acordo coa aplicación do cliente, é posible que revisemos a nosa máquina en consecuencia para maior comodidade e alta eficiencia na produción.

Servizo despois das vendas

A. A máquina disporá de vídeo de adestramento e manual de usuario en inglés para a instalación, operación, mantemento e toma de problemas e proporcionará guía técnica por correo electrónico, fax, teléfono, skype ...
B. Ofrecemos técnico ao sitio do cliente para a súa instalación e adestramento; o cliente cubrirá o visto, o billete e o custo da vida local.
C. O cliente pode vir á nosa fábrica para adestramento. Ofreceremos adestramento na instalación, operación, disparo de problemas da máquina e mantemento.
Durante o adestramento no noso taller, ofrecemos adestramento gratuíto e custo de vida durante 7 días, limitar a 2 persoas.

Garantía

a) .1Año para toda a máquina (negocíase o dano creado polo home.).
b) .Fonte láser de 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d) .Formación gratuíta para o persoal operativo. (o enxeñeiro pode ir ao estranxeiro está negociado.)
