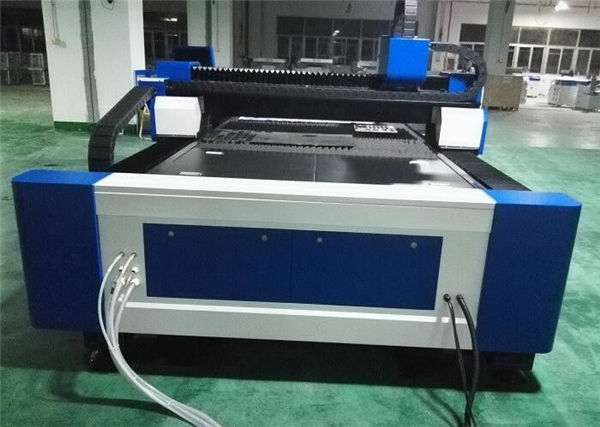

máquina de corte con láser de fibra de aceiro 60m / min

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 20GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 12mm, MS Up 22cm
Tipo láser ::	Láser de fibra orixinal importado	Nome do produto	Máquina de corte por láser de fibra de aceiro 60m / min
Ancho de liña final:	0,1 mm	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marca::	TAIYI LASER
Precisión repetida ::	+/- 0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Modo de refrixeración:	Refrixeración por auga	Fonte láser:	IPG / Nlight / Raycus / Max
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	3000x1500mm, 4000 * 2000mm Personalizado

Vantaxe da máquina láser de fibra

1) Calidade de feixe excelente: menor diámetro de enfoque e alta eficiencia de traballo, de alta calidade.
2) Alta velocidade de corte: a velocidade de corte é superior a 60m / min
3) Funcionamento estable: Adoptando os láseres de fibra de importación superior do mundo, un rendemento estable, as pezas clave poden
chegar ás 100.000 horas;
4) Alta eficiencia para a conversión fotoeléctrica: comparar coa máquina de corte con láser CO2,
A máquina de corte con láser de fibra ten tres veces a eficiencia de conversión fotoeléctrica
5) baixo custo e baixo mantemento: aforrar enerxía e protexer o medio ambiente. Taxa de conversión fotoeléctrica
é de ata un 25-30%. De baixo consumo de enerxía eléctrica, é só ao redor dun 20% -30% do láser CO2 tradicional
máquina de corte A transmisión en liña de fibra non precisa lente, aforrar custos de mantemento;
6) Operación sinxela: transmisión de liña de fibra, sen axuste de ruta óptica;
7) Efectos ópticos super flexibles: deseño compacto, requirimentos de fabricación fácil e flexible.

Característica e propiedade

1.A máquina goza dun bo rendemento con alta velocidade de corte, alta eficiencia, seguridade e estabilidade.
2.O láser spot goza de boa calidade. E a máquina distorsiona lixeiramente. Ademais, o material pode ter un aspecto suave e agradable.
3. Despois do tratamento de temperado, o cadro con alta rixidez é de alto rendemento absorbido por vibracións. O cadro con estrutura de pórtico é procesado dun paso nun gran centro de mecanizado de gantry CNC. Con estrutura optimizada, a máquina goza de estabilidade e alta precisión que se pode controlar dentro de 0,01 mm / m.
4. O motor motor importado, o reductor planetario e o mecanismo de accionamento de dirección sofisticado garanten a estabilidade e precisión.
5. O HMI intuitivo con moitas funcións prácticas é fácil de operar.
6. Engranado bisel importado, cremallera helicoidal, guía de guía lineal garantir unha dirección de marcha moi precisa.
O sistema de auto-altura e anti-colisión axusta automaticamente a cabeza hermética de corte á altura adecuada para cortar a unha distancia fixa.
A fonte de alimentación da máquina está deseñada con protección automática de seguridade e ten unha alarma de fallos.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Materiais de corte

O láser de fibra pode cortar todo tipo de metais non férreos, como o cobre, o aluminio, este material de alto reflexo e o tungsteno, tamén pode cortar aceiro inoxidable, aceiro carbono, aceiro de manganeso, chapa galvanizada, tarxeta de aluminio, chapa de aliaxe de ouro e outros raros. metais.

Industria de aplicacións

A máquina de corte con láser de fibra pode usarse amplamente en industrias aeroespaciais, aviación, electrónica, ascensores, equipos médicos, cociña eléctrica, pezas de automóbiles, equipos eléctricos, armarios de chasis chapados en ouro, equipos mecánicos, hardware de iluminación, sinais publicitarios, equipos de exhibición, todo tipo de produtos metálicos, procesamento de corte de chapas e outras industrias.

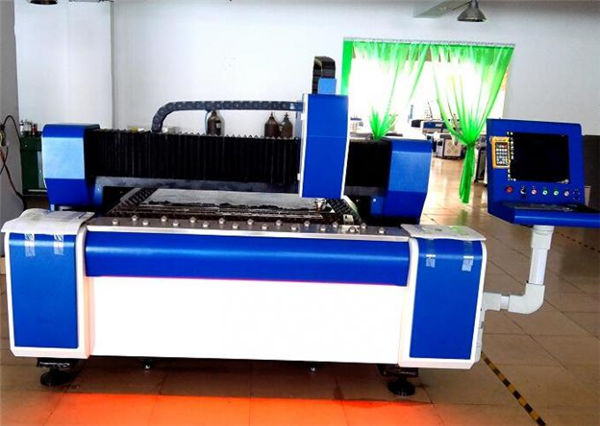

Imaxes detalladas

	Nome:Carrocería e accesorios a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Motor e condutor de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.
	Nome:Guías lineais de precisión O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:Cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Fonte láser velocidade rápida, liña de corte de alta precisión e corte lisa

Nome:Carrocería e accesorios

a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación.
b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas.
c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.

Nome:Motor e condutor de CA.

O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.

Nome:Guías lineais de precisión

O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

Nome:Cabeza de corte

A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

Nome:Fonte láser

velocidade rápida, liña de corte de alta precisión e corte lisa

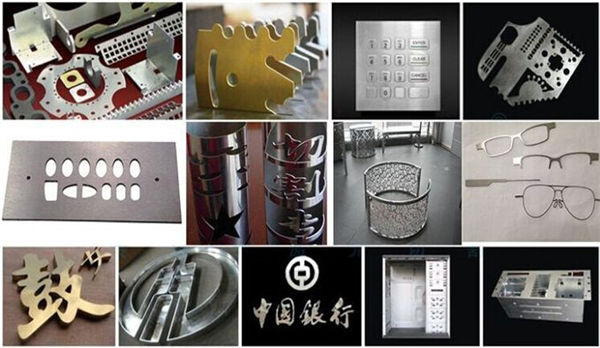

Mostras de corte

Adestramento

Servizo posvenda, dende adestramento ata instalación de máquinas (3 xeitos):
1. Instrución de vídeo e manual de usuario en inglés que se ofrecerá para a instalación, operación, mantemento e toma de problemas, e guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // etcétera, cando te atopes. algúns problemas de instalación, uso ou axuste.
2.A súa empresa pode organizar que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente sobre 3-5 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do cadro de control e do software, a configuración do rango de parámetros
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento.
3. Servizo de formación de instrucións interiores. visa, gastos de viaxe e aloxamento serán por conta do cliente. É mellor organizar un tradutor para os dous enxeñeiros durante o período de formación. Tempo de adestramento: 3-5 días.

Garantía

a) .1Año para toda a máquina (negocíase o dano creado polo home.).
b) .Fonte láser de 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d) .Formación gratuíta para o persoal operativo. (o enxeñeiro pode ir ao estranxeiro está negociado.)
