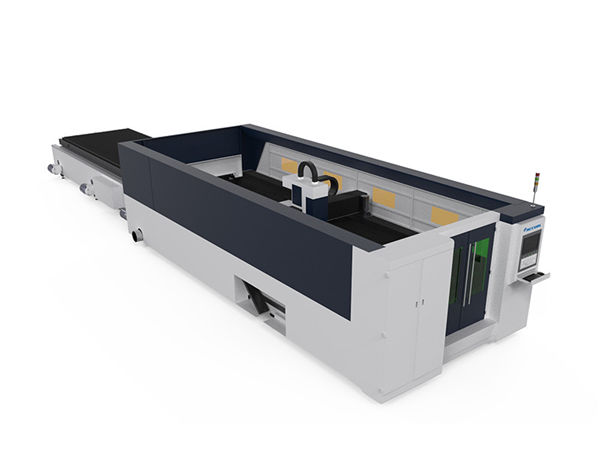

máquina de corte de placa láser máquina de corte con láser de aluminio de 3 mm

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 40GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 12mm, MS Up 22cm
Tipo láser ::	Fibra	Frecuencia de pulso:	1-2000HZ
Sistema de posicionamento:	A luz vermella	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-DD3015	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Fonte láser:	Chinés ou importado
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	3000x1500mm

Vantaxe da máquina de corte con láser de fibra

1. Calidade de ruta excelente: menor punto láser e alta eficiencia no traballo, de alta calidade.
2. Alta velocidade de corte: a velocidade de corte é de 2-3 veces que a mesma máquina de corte con láser CO2.
3. Funcionamento estable: adopta láseres de fibra de importación superior mundial, rendemento estable, as pezas clave poden chegar ás 100.000 horas;
4. Alta eficiencia para a conversión fotoeléctrica: comparar coa máquina de corte con láser CO2, a máquina de corte con láser de fibra ten tres veces a eficiencia de conversión fotoeléctrica.
5. Baixo custo: aforrar enerxía e protexer o medio ambiente. A taxa de conversión fotoeléctrica ascende ata o 25-30%. De baixo consumo de enerxía eléctrica, é só aproximadamente un 20% -30% da máquina de corte láser tradicional CO2.
6. Mantemento baixo: a transmisión da liña de fibra non fai falta reflectir as lentes, aforrar custos de mantemento;
7 operacións fáciles: transmisión de liña de fibra, sen axuste de ruta óptica.

Principais características da máquina de corte con láser de fibra

Corpo da máquina:
1. O corpo da máquina de Taiyi con estrutura de aceiro de 8 mm, tratamento térmico de 600,, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.
2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.
3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.
4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.
5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.
6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Táboa de referencia do grosor de corte

Potencia láser	Espesor máximo de corte
Potencia láser	Aceiro ao carbono (mm)	Aceiro inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Arriba parámetro para referencia só

Imaxes detalladas

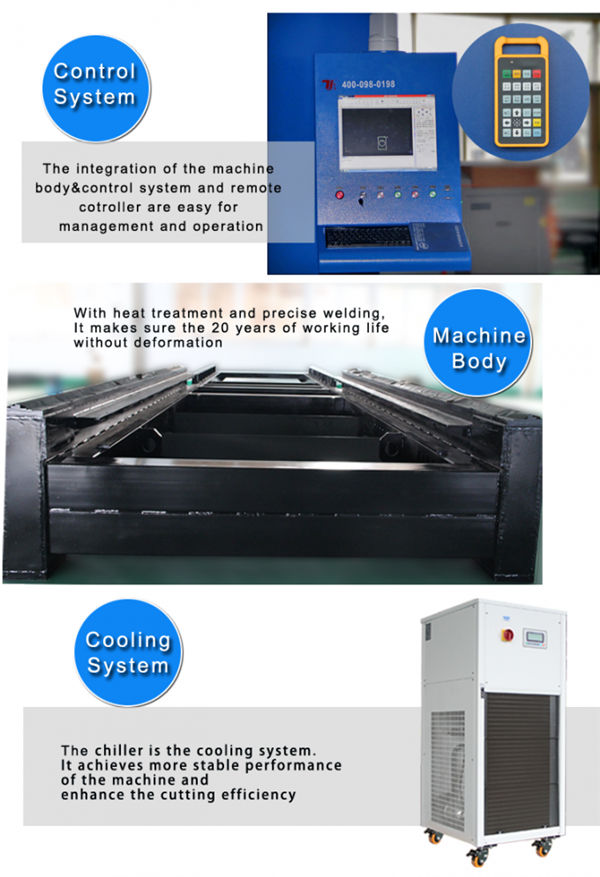

	Nome:Corpo da máquina e accesorios.600 ℃ tratamento térmico, refrixeración 24 horas no forno, soldadura precisa de protección do CO2 para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Servomotor e controlador de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento estable, preciso e fiable.

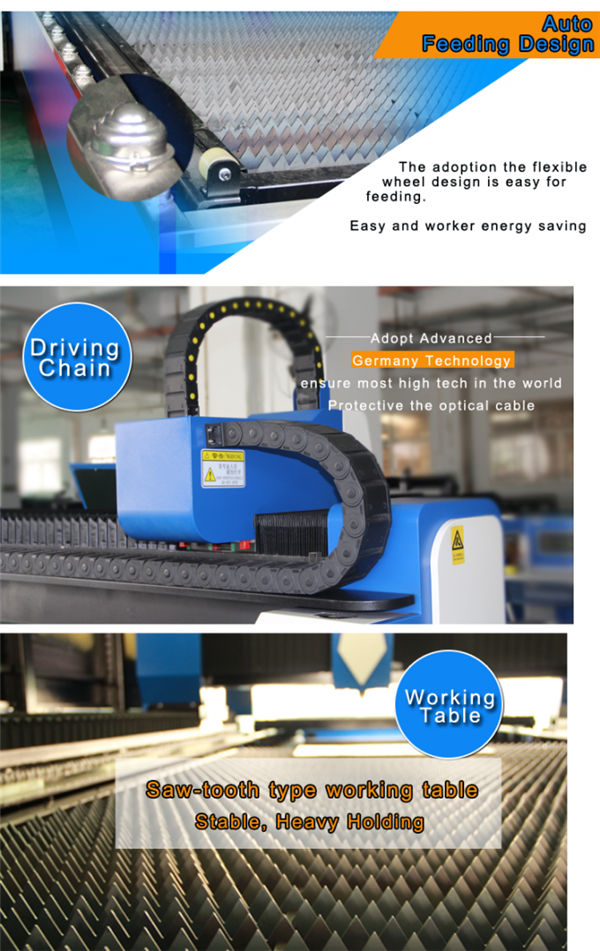

	Nome:Un sistema de corte avanzado, a potencia láser e o movemento servo funcionan perfectamente, importan engrenaxe de alta precisión e sistema de tracción en cremalleira, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

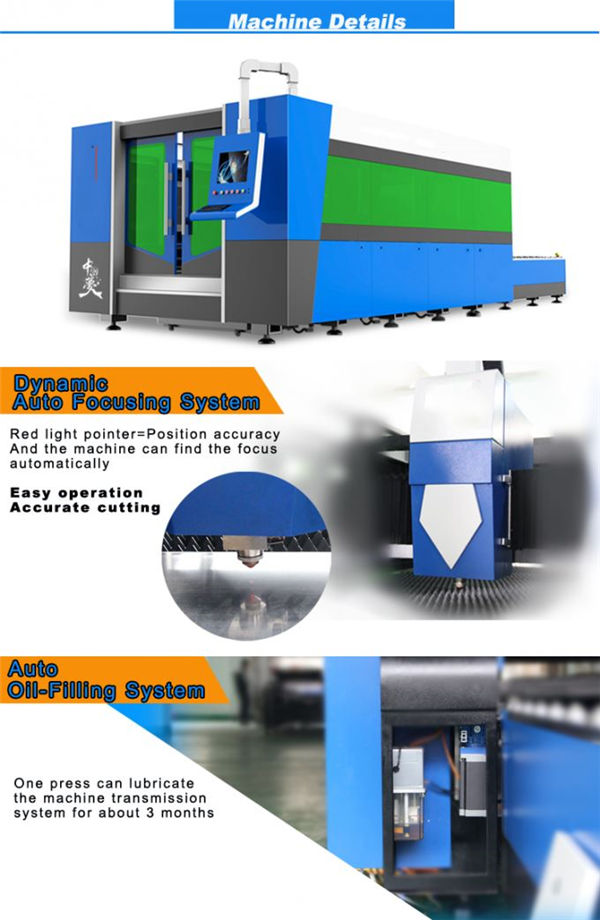

Nome:A cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

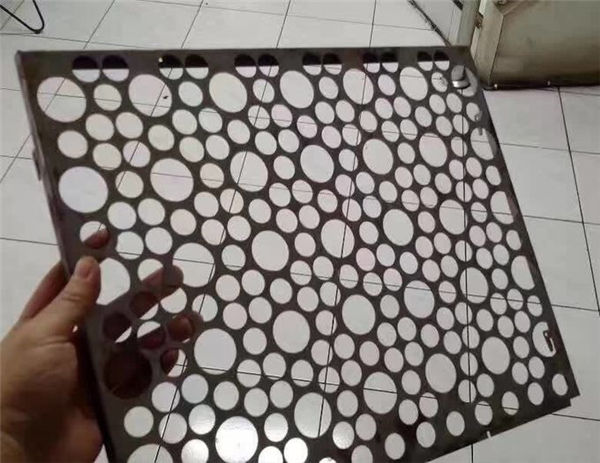

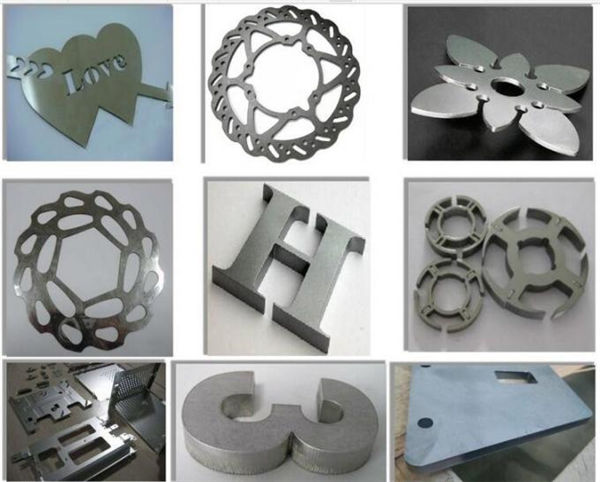

	Nome:Velocidade rápida con láser, liña de corte de alta precisión e corte lisa
