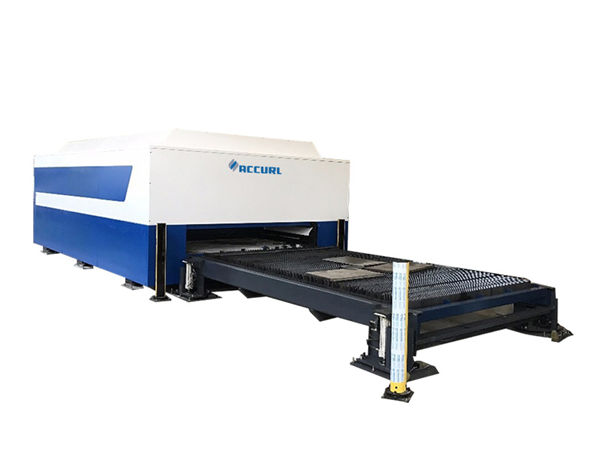

máquina de corte con láser de fibra de placa metálica con grosor ata 20cm

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 20GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	Folla galvanizada ata 20 mm
Tipo láser ::	Fibra	CNC ou non ::	Si
Modo de refrixeración ::	Refrixeración por auga	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-3015DD	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Fonte láser:	Chinés ou importado
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	3000 * 1500mm
Nome do produto	Máquina de corte con láser en fibra de placa metálica con grosor de ata 20 cm

Vantaxe

1. Comparar co láser tradicional, o láser de fibra é máis de protección ambiental:
2. Consumo de enerxía moi inferior: a eficiencia de conversión fotoeléctrica do láser de fibra 15 veces superior ao láser tradicional.
3. maior calidade do punto láser: fonte láser monomódulo
4. Menor consumo: o consumo eléctrico está baixo 7KW por hora.

Por que elixirnos?

Corpo da máquina

1. O corpo da máquina de Taiyi con estrutura de aceiro de 8 mm, tratamento térmico de 600,, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.
2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.
3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.
4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.
5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.
6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Sistema de accionamento

1. O sistema servo Schneider France importado asegura a posibilidade de realizar posicionamentos extremos e precisos coa excelente propiedade de aceleración de resposta dinámica e método de control de bucle pechado, e que fai que o mecanismo de posicionamento en movemento funcione sen problemas, de forma fiable e libre de mantemento; 2, Motores no eixo X, Y, Z; precisión de localización: ≤ ± 0,03 mm
Guía de precisión, riel e piñón:
Marca superior en Taiwán, HiWIN e YYC, usamos un nivel máis alto da súa empresa. O colimador preciso úsase para a montaxe e depuración de riel guía, asegúrese de precisión mínima de menos de 0,05 mm

Especificación

Fonte láser	IPG / Raycus / Max
Corpo da máquina	estrutura de pórtico
Viaxes de traballo	Táboa de control numérico de alta precisión con bola de precisión con dispositivo de alimentación
Velocidade máxima de marcha	80m / min
X / Y precisión de localización	0,03 mm / m
Fonte de alimentación	380V 50Hz / 60Hz
X / Y precisión de localización repetida	± 0,03 mm
Temperatura de funcionamento	0 ° C-45 ° C
Aceleración máxima	1.0G
Potencia bruta da máquina	<16KVA
Materiais aplicados	Aceiro lixeiro fino, aceiro inoxidable e outro tipo de follas metálicas
Área de corte	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Peso total	7500KGS

Imaxes detalladas

	Nome:Carrocería e accesorios a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Motor e condutor de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.
	Nome:Guías lineais de precisión O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:Cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Fonte láser velocidade rápida, liña de corte de alta precisión e corte lisa

Nome:Carrocería e accesorios

a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación.
b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas.
c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.

Nome:Motor e condutor de CA.

O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.

Nome:Guías lineais de precisión

O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

Nome:Cabeza de corte

A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

Nome:Fonte láser

velocidade rápida, liña de corte de alta precisión e corte lisa

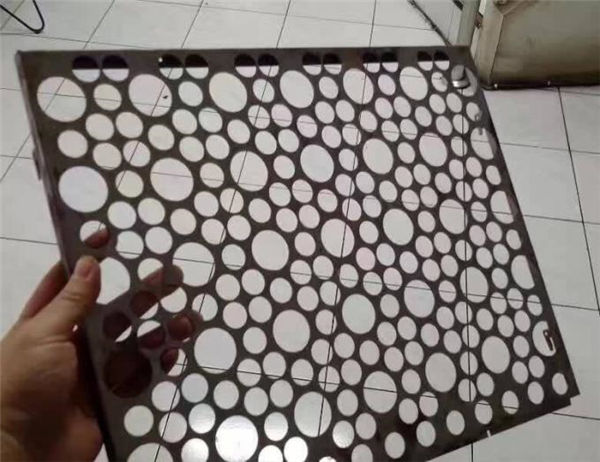

Mostras de corte

Adestramento

Servizo posvenda, dende adestramento ata instalación de máquinas (3 xeitos):
1. Instrución de vídeo e manual de usuario en inglés para ser ofrecida para instalación, operación, mantemento e toma de problemas e guía técnica para ser ofrecido por correo electrónico, fax, teléfono / whatsapp / skype // etc, cando teña problemas de instalación, uso ou axuste.
A súa empresa pode organizar que o tecnólogo veña a nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente sobre 3-5 días, o contido da formación é o seguinte: a) Formación común de software de debuxo; ; c) A importancia dos parámetros do panel de control e do software, a configuración do rango de parámetros d) Limpeza e mantemento básicos da máquina; e) Resolución de problemas comúns de hardware; f) Precaución do funcionamento,
3. Servizo de formación de instrucións interiores. visa, gastos de viaxe e aloxamento serán por conta do cliente. É mellor organizar un tradutor para os dous enxeñeiros durante o período de formación. Tempo de adestramento: 3-5 días.

Garantía

a) .1Año para toda a máquina (negocíase o dano creado polo home.).

b). Mantemento permanente e subministración de pezas de reposición

c) .Formación gratuíta para os funcionarios. (o enxeñeiro pode ir ao estranxeiro está negociado.)

FAQ

P: ¿Cal é o grosor máximo da máquina de corte con láser?
R: Dependerá do metal e do poder láser. Por exemplo: Se é de aceiro, cacúlase que 1 mm = 100 W, polo que unha máquina de corte láser de 700 W pode cortar aceiro de 7 mm.

P: ¿Que material pode cortar a máquina de corte con láser de fibra?
R: Todo o metal pode ser cortado por máquina de corte con láser de fibra. Con algún material reflectante, necesitaremos maior potencia para o corte, como aluminio e cobre.

P: Cal é o tempo de entrega da máquina?
R: O prazo de entrega para a máquina de corte láser de fibra estándar é de 30 días. Revisaremos o leadtime coa versión personalizada.
