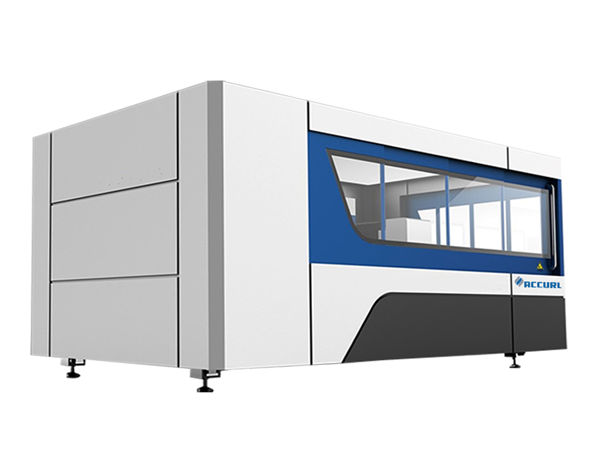

cortador de chapa de chapa de láser de fibra 3 eixes para fabricación de automóbiles

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 40GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 12mm, MS Up 22cm
Tipo láser ::	Láser de fibra orixinal importado	Ancho de liña final:	0,1 mm
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Aceleración máxima:	1G
Precisión repetida ::	+/- 0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Modo de refrixeración:	Refrixeración por auga	Peso (kg):	4600
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	3000x1500mm

Principais características

1) A máquina de corte láser de Accurl coa máxima precisión en China, pode cortar un pequeno deseño de bicicleta metálica cun tamaño de media moeda e cortar perfectamente 6 mm de aceiro suave, pódense cortar 120 buratos nun minuto.
2) 600 treatment tratamento térmico, 24 horas de refrixeración no forno, 8 metros de fresado en gantry, soldadura de protección CO2 precisa, para asegurarse de 20 anos de uso sen deformación.
3) Usando o deseño de integración de armario eléctrico con láser, cubra pequena área, aforrar espazo e deseño minimalista.
4) O deseño simétrico do coche de chatarra, ambos os dous lados poden limpar os residuos; A máquina de poñer ao romm non ten ningún requisito esquerdo e dereito; Dispositivo elevador pneumático para evitar que o material se rabuñe.
5) Especialmente usado para cortar aceiro carbono 0,5-6 mm, aceiro inoxidable 0,5-5mm, aceiro galvanizado, chapa de aceiro recuberta de cinc electrolítico, aceiro de silicio e outros tipos de chapas de metal fino.1000W pode cortar 3 mm de aluminio e 2 mm de cobre.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 8600 Kgs
Nivel de protección total da alimentación	IP54

Táboa de referencia do grosor de corte

Potencia láser	Espesor máximo de corte
Potencia láser	Aceiro ao carbono (mm)	Aceiro inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Arriba parámetro para referencia só

Industrias de aplicacións

Tecnoloxía aeroespacial, foguete, avión, robot, ascensor, fabricación de vapor e automóbil e industria de procesamento de pezas metálicas para placa metálica, publicidade, utensilios de cociña, ferramenta de bits, hardware etc.

Imaxes detalladas

	Nome:Corpo da máquina e accesorios.600 ℃ tratamento térmico, refrixeración 24 horas no forno, soldadura precisa de protección do CO2 para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Servomotor e controlador de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento estable, preciso e fiable.
	Nome:Un sistema de corte avanzado, a potencia láser e o movemento servo funcionan perfectamente, importan engrenaxe de alta precisión e sistema de tracción en cremalleira, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:Cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Velocidade rápida con láser, liña de corte de alta precisión e corte lisa

Mostras de corte

Adestramento

Servizo posvenda, dende adestramento ata instalación de máquinas (3 xeitos):
1. Instrución de vídeo e manual de usuario en inglés que se ofrecerá para a instalación, operación, mantemento e toma de problemas, e guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // etcétera, cando te atopes. algúns problemas de instalación, uso ou axuste.
2.A súa empresa pode organizar que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente sobre 3-5 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do cadro de control e do software, a configuración do rango de parámetros
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento.
3. Servizo de formación de instrucións interiores. visa, gastos de viaxe e aloxamento serán por conta do cliente. É mellor organizar un tradutor para os dous enxeñeiros durante o período de formación. Tempo de adestramento: 3-5 días.

Garantía

a) .1Para toda a máquina de corte por láser en fibra de metal. (Negóciase o dano creado polo home.)
b) .Fonte láser de 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d) .Formación gratuíta para o persoal operativo. (o enxeñeiro pode ir ao estranxeiro está negociado.)

Empaquetado e envío

1.O noso caso de madeira é despois da inspección da madeira de tratamento de fumigación.Need non, aforrando tempo de envío.
2.Todas as pezas de reposición da máquina foron cubertas por algúns materiais brandos, principalmente usando la de perla.
Evitando todos os danos que puidesen ocorrer no proceso de entrega. Despois cubrimos de plástico axeitadamente, asegúrese intacto dos materiais brandos cubertos, evitando tamén a proba de impermeabilización e ao óxido.
O máis importante é unha caixa de madeira con encofrado fixo.
O fondo da caixa de madeira ten unha toma firme de ferro, cómodo para manipular e transportar.
