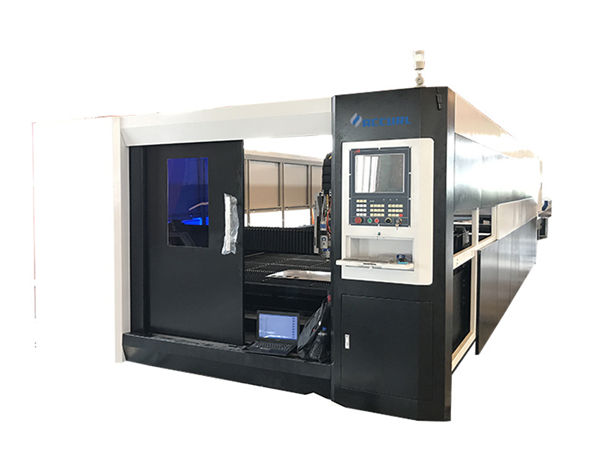

Máquina de corte de láser de metal cnc de 3000w de fibra gantry de dobre estrutura de conducción

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 40GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 12mm, MS Up 22cm
Tipo láser ::	Fibra	Frecuencia de pulso:	1-2000HZ
Sistema de posicionamento:	A luz vermella	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-DD3015	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Fonte láser:	Chinés ou importado
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	3000x1500mm

Vantaxe da máquina láser de fibra

1. Excelente calidade de feixe de luz
2. Alta velocidade de corte: a máquina de corte láser 2 veces por co2 baixo a mesma potencia.
3. Moi alta estabilidade e eficiencia da conversión fotoeléctrica
4. Moi baixo usando custo e custo de mantemento
5. Un bo funcionamento e mantemento do produto
6. Efectos ópticos suaves moi fortes: volume e estrutura compactos
7. Estrutura de condución dobre de gantry, cama de máquina-ferramenta de amortecemento alta, boa ríxida,
8.Este modelo adopta un controlador de servo de CA importado e un sistema de transmisión importado, a estrutura móbil da máquina-ferramenta adopta a transmisión de engrenaxes e cremalleira importada, pista de guía lineal para guía, garantindo a alta velocidade, alta precisión e alta fiabilidade do equipo.
9. O bastidor e a guía adoptan un dispositivo de protección completamente pechado, que evita o movemento de fricción libre de aceite e a contaminación de po, mellora a vida útil das pezas de transmisión e asegura a precisión do movemento da máquina-ferramenta.
10. Máquina profesional de corte con láser, sistema de control cnc, operación da computadora, pode garantir a calidade do corte e máis conveniente para o traballo de corte.
11. A configuración automática da táboa de conmutación, que reduce o tempo de espera, e aumenta a eficiencia de traballo máis dun 30%.
12. Cuberta de protección totalmente pechada, con seguridade. (Modelo pechado)

Principais características da máquina de corte con láser de fibra

Corpo da máquina:
1. O corpo da máquina de Taiyi con estrutura de aceiro de 8 mm, tratamento térmico de 600,, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.
2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.
3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.
4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.
5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.
6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Especificación

Medio de fonte láser	Fibra
Rango de corte (L * W)	3000 mm × 15000 mm
Carreira do eixe Z	250 mm
Máx. velocidade de posicionamento	120 m / min
E, Y eixe máx. acelerar a velocidade	1.0G
Forma de refrixeración	Refrixeración por auga
Lonxitude de onda do láser	1070nm
Potencia de saída da fonte láser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opcional)
Mín. corte de corte	≤ 0,1 mm
Precisión de posicionamento dos eixes X, Y e Z	± 0,03 mm
Precisión de posicionamento repetida dos eixes X, Y e Z	± 0,01 mm
Grosor do material de corte (segundo o material)	0,2 - 25 mm
Modelo de controlador	Servomotor importado
Requisito de enerxía	380V, 50/60 Hz
Temperatura de traballo	0-45 ℃
Tempo de traballo continuo	24 Horas
Peso da máquina	Aproximadamente 12.000 Kgs
Nivel de protección total da alimentación	IP54

Táboa de referencia do grosor de corte

Potencia láser	Espesor máximo de corte
Potencia láser	Aceiro ao carbono (mm)	Aceiro inoxidable (mm)	Aluminio (mm)	Latón (mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Arriba parámetro para referencia só

Materiais aplicados

utensilios de cociña, chasis e armario, tubo metálico, lámpadas e lanternas, utensilios metálicos, ferraxes, maquinaria de precisión, pezas de automóbiles, ascensor, tarxeta de identificación, publicidade, electrónica, xoguetes e outras industrias.

Imaxes detalladas

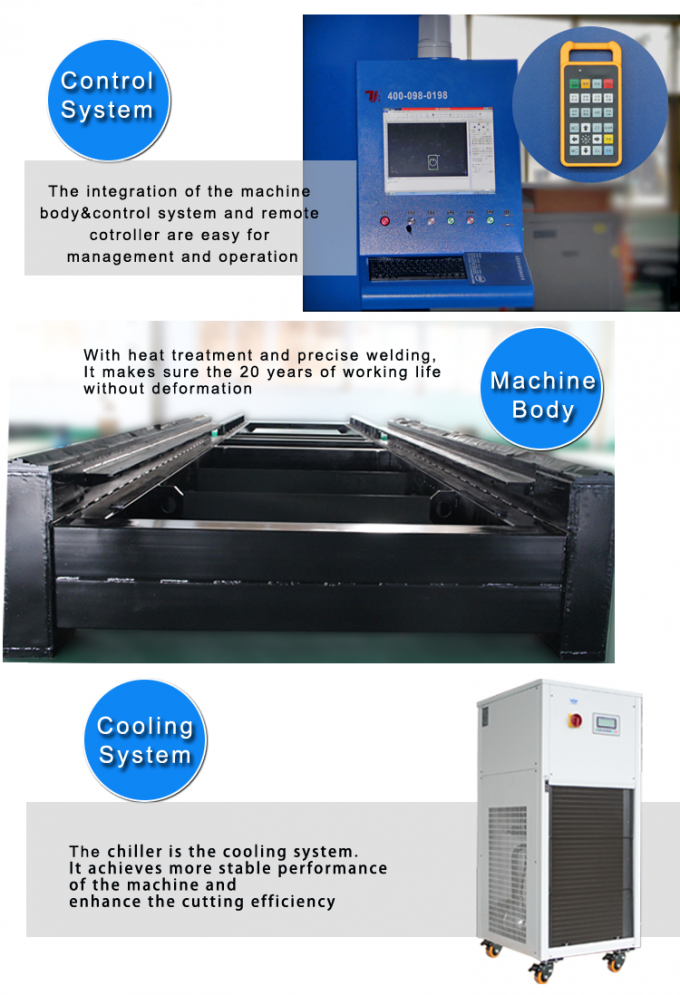

	Nome: Corpo da máquina e accesorie.600 ℃ tratamento térmico, refrixeración 24 horas no forno, soldadura precisa de protección de CO2 para asegurarse de 20 anos de uso sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Servomotor e controlador de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento estable, preciso e fiable.
	Nome:Un sistema de corte avanzado, a potencia láser e o movemento servo funcionan perfectamente, importan engrenaxe de alta precisión e sistema de tracción en cremalleira, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

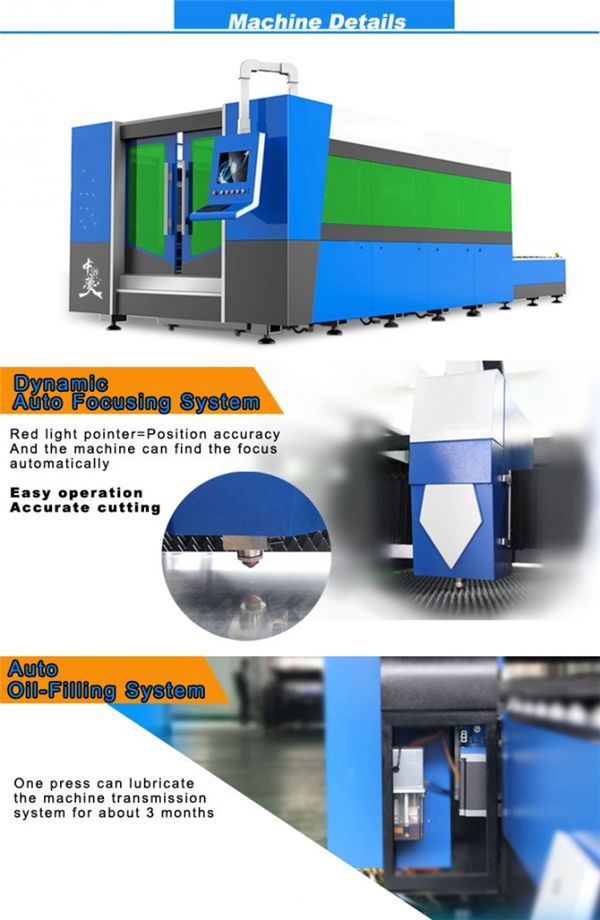

Nome:A cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Velocidade rápida con láser, liña de corte de alta precisión e corte lisa

Adestramento

Servizo posvenda, dende adestramento ata instalación de máquinas (3 xeitos):
1. Instrución de vídeo e manual de usuario en inglés que se ofrecerá para a instalación, operación, mantemento e toma de problemas, e guía técnica que se ofrecerá por correo electrónico, fax, teléfono / whatsapp / skype // etcétera, cando te atopes. algúns problemas de instalación, uso ou axuste.
2.A súa empresa pode organizar que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente sobre 3-5 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do cadro de control e do software, a configuración do rango de parámetros
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento.
3. Servizo de formación de instrucións interiores. visa, gastos de viaxe e aloxamento serán por conta do cliente. É mellor organizar un tradutor para os dous enxeñeiros durante o período de formación. Tempo de adestramento: 3-5 días.

Garantía

a) .1Año para toda a máquina (negocíase o dano creado polo home.).
b) .Fonte láser de 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d) .Formación gratuíta para o persoal operativo. (o enxeñeiro pode ir ao estranxeiro está negociado.)
