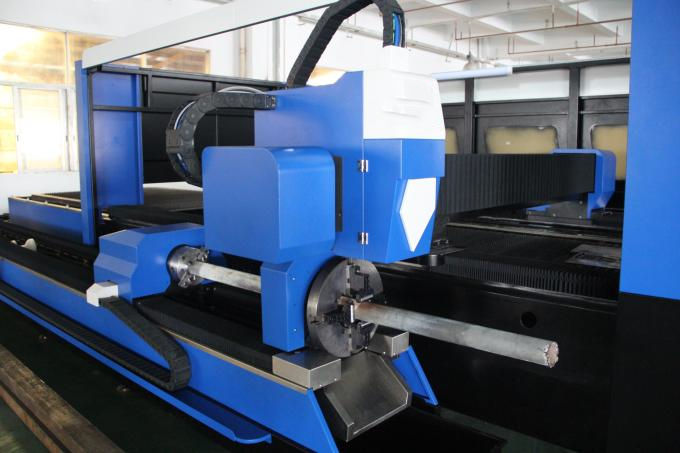

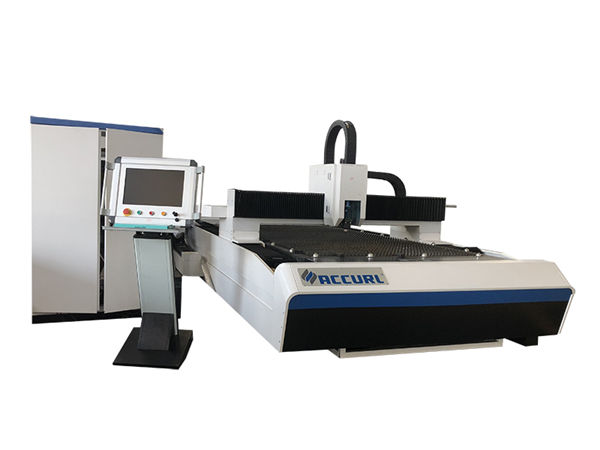

fiber laser cutting machine for pipes and sheet

Detalles do produto

Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 20GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union, L / C
Capacidade de subministración: 50 puntos ao mes

Descrición detallada do produto

Aplicación ::	Todo o material metálico	Espesor de corte:	SS Upto 10mm, MS Up 22cm
Tipo láser ::	Fibra	CNC ou non ::	Si
Modo de refrixeración ::	Refrixeración por auga	Software de control ::	Cypcut
Formato gráfico soportado ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Lugar de orixe ::	China
Número de modelo:	TY-3015DG	Servizo postvenda fornecido ::	Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::	+ -0,03 mm	Temperatura de operación::	0 ° C-45 ° C
Humidade de traballo ::	5%-95%	Fonte láser:	Chinés ou importado
Voltaxe::	AC380V ± 10% 50HZ (60HZ)	Área de corte	Estándar 3000 * 1500mm, maior pode ser personalizado

Fiber Laser Cutting Machine for Pipes and Sheet

Corpo da máquina

1. O noso corpo da máquina con estrutura de aceiro de 8 mm, 600 treatment tratamento térmico, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.
2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.
3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.
4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.
5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.
6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Especificación

Fonte láser	IPG / Raycus / Nlight
Corpo da máquina	estrutura de pórtico
Viaxes de traballo	Táboa de control numérico de alta precisión con bola de precisión con dispositivo de alimentación
Velocidade máxima de marcha	80m / min-90G / min
X / Y precisión de localización	0,03 mm / m
Fonte de alimentación	380V 50Hz / 60Hz
X / Y precisión de localización repetida	± 0,03 mm
Temperatura de funcionamento	0 ° C-45 ° C
Aceleración máxima	1.0G
Potencia bruta da máquina	<16KVA
Materiais aplicados	Aceiro lixeiro fino, aceiro inoxidable e outro tipo de follas metálicas
Área de corte	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Peso total	4600KGS

Imaxes detalladas

	Nome:Carrocería e accesorios a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación. b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas. c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.
Nome:Motor e condutor de CA. O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.
	Nome:Guías lineais de precisión O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.
Nome:Cabeza de corte A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.
	Nome:Fonte láser velocidade rápida, liña de corte de alta precisión e corte lisa

Nome:Carrocería e accesorios

a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación.
b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas.
c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.

Nome:Motor e condutor de CA.

O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.

Nome:Guías lineais de precisión

O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

Nome:Cabeza de corte

A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

Nome:Fonte láser

velocidade rápida, liña de corte de alta precisión e corte lisa

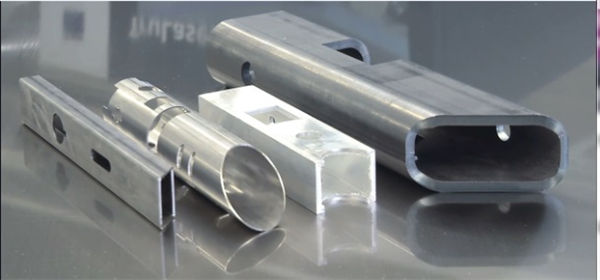

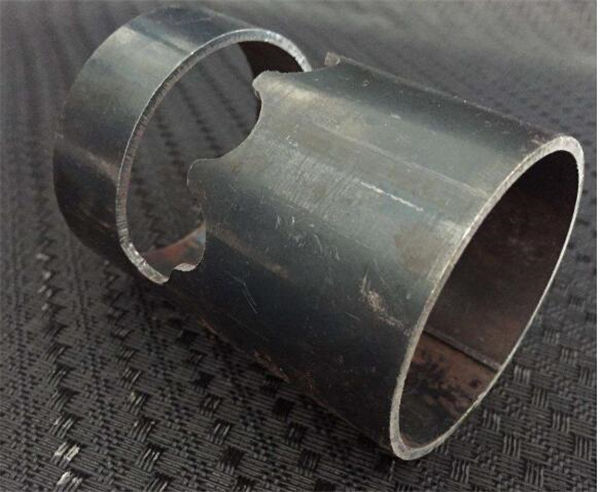

Mostras de corte

Mostras:

Adestramento

Despois de asinar o contrato, a súa empresa pode dispor que o tecnólogo veña á nosa fábrica para aprender coñecementos básicos de equipos e imprescindibles en funcionamento, tempo de formación suficiente aproximadamente de 1-3 días, o contido da formación é o seguinte:
a) Formación común en programas de deseño;
b) Procedementos de adestramento e fóra da máquina;
c) A importancia dos parámetros do panel de control e do software, a configuración do rango de parámetros;
d) Limpeza e mantemento básico da máquina;
e) Resolución de problemas de hardware común;
f) Precaución do funcionamento,

Garantía

a). 1Año para toda a máquina de corte con láser de tubos metálicos (negocíase o dano artificial).
b). Fonte láser 2 anos de garantía
c). Mantemento permanente e subministración de recambios
d). Formación gratuíta para os funcionarios. (o enxeñeiro pode ir ao estranxeiro está negociado.)
