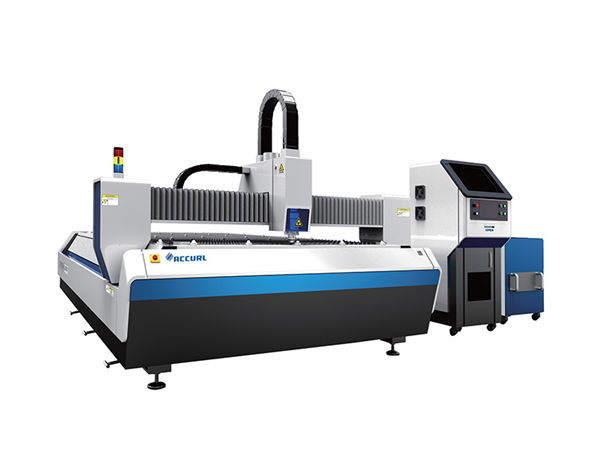

máquina de corte con láser de fibra con mesa de intercambio

máquina de corte con láser de fibra con mesa de intercambio

Detalles do produto


Certificación: CE
Condicións de pago e envío:
Cantidade mínima de pedido: 1 Set
Prezo: negociable
Detalles da embalaxe: 1 * envase 20GP
Prazo de entrega: 30 días
Condicións de pago: L / C, D / A, T / T, D / P, Western Union

Descrición detallada do produto

Aplicación ::Todo o material metálicoEspesor de corte:SS Upto 10mm, MS Up 22cm
Tipo láser ::FibraCNC ou non ::Si
Modo de refrixeración ::Refrixeración por augaSoftware de control ::Cypcut
Formato gráfico soportado ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLugar de orixe ::China
Número de modelo:3015JDServizo postvenda fornecido ::Enxeñeiros dispoñibles para servizo de maquinaria no exterior
Precisión repetida ::+ -0,03 mmTemperatura de operación::0 ° C-45 ° C
Humidade de traballo ::5%-95%Fonte láser:Chinés ou importado
Voltaxe::AC380V ± 10% 50HZ (60HZ)Área de corteEstándar 3000 * 1500mm, maior pode ser personalizado

Corpo da máquina


1. O noso corpo da máquina con estrutura de aceiro de 8 mm, 600 treatment tratamento térmico, soldadura precisa, para asegurarse de 20 anos de uso sen deformación.

2. Porta con fundición en aliaxe de magnesio, forte estabilidade sen deformación, movemento rápido.

3. Sistema de fumar de zonificación de alta eficiencia a ambos os dous lados do corpo da máquina, fortes segmentos de po e recollida de fumadores, reducirán o dano ao traballador.

4. Importador reductor de brida de precisión e motor servo, velocidade de marcha rápida.

5. 70 palas e 6 barras deslizantes na cama da máquina, con láminas próximas para reducir a advertencia da máquina, barras de deslizamento que funcionan con cilindros para cargar e descargar follas facilmente.

6. A caixa de carga flexible pode ser oposta por diante e por ambos os lados, o que é conveniente para as condicións de traballo da máquina.

Materiais aplicados


Aceiro inoxidable, aceiro carbono, aceiro aliado, aceiro silicio, aceiro de primavera, placa galvanizada, placa en conserva, placa de latón, placa de cobre, placa de aluminio, etc

Descrición do Práctico


A máquina de corte con láser de fibra aplícase para todo corte de metais, especialmente axeitada para aceiro inoxidable, aceiro carbono, placa galvanizada e así por diante.
Ampliamente usado en produtos de chapa, estrutura de aceiro, maquinaria de precisión, pezas de automóbiles, lentes, xoias,
placa de identificación, publicidade, artesanía, electrónica, xoguetes, envases e outras industrias

Especificación


Fonte láserIPG / Raycus / Nlight
Corpo da máquinaestrutura de pórtico
Viaxes de traballoTáboa de control numérico de alta precisión con bola de precisión con dispositivo de alimentación
Velocidade máxima de marcha80m / min
X / Y precisión de localización0,03 mm / m
Fonte de alimentación380V 50Hz / 60Hz
X / Y precisión de localización repetida± 0,03 mm
Temperatura de funcionamento0 ° C-45 ° C
Aceleración máxima1.0G
Potencia bruta da máquina<16KVA
Materiais aplicadosAceiro lixeiro fino, aceiro inoxidable e outro tipo de follas metálicas
Área de corte3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Peso total4500KGS

Imaxes detalladas

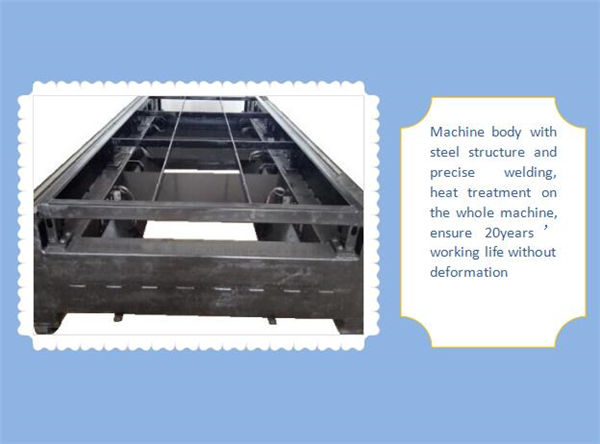

Nome:Carrocería e accesorios

a.600 treatment tratamento térmico, 24 horas de refrixeración no forno, soldadura de protección CO2 precisa, para asegurarse de 20 anos sen deformación.
b Eixes X / Y / Z sincrónicos: O eixe Z pode funcionar 150 mm, adecuado para cortar moitas variedades de chapas metálicas.
c.High calidade garante a súa durabilidade e un mantemento máis sinxelo.

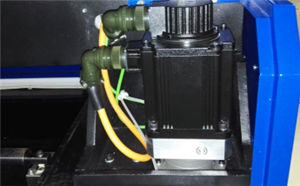

Nome:Motor e condutor de CA.

O servo motor importado (eixo Y accionado por dous servomotores) xunto co sofisticado reductor planetario asegura un accionamento constante, preciso e fiable.

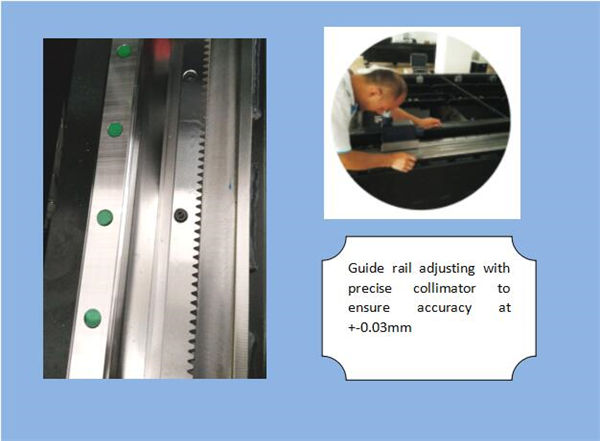

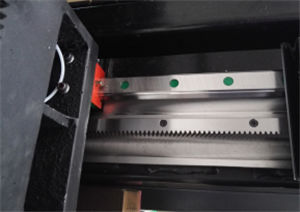

Nome:Guías lineais de precisión

O sistema avanzado de corte, o poder láser e o movemento servo funcionan perfectamente, importan engrenaxes de alta precisión e sistema de tracción en rack, mesa de traballo dobre intercambiable para garantir unha maior velocidade de procesamento e precisión.

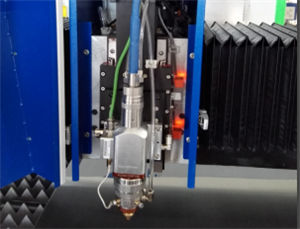

Nome:Cabeza de corte



A cabeza de corte sen contacto ten a función de rastrexar a altura automática e anti-colisión, o que mellora moito a velocidade de corte, a suavidade e a precisión de corte baixo a mesma potencia de saída. Nunha palabra, pódese aumentar a eficiencia de corte.

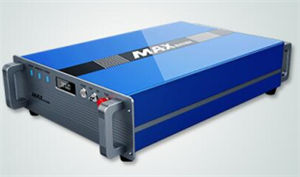

Nome:Fonte láser

velocidade rápida, liña de corte de alta precisión e corte lisa

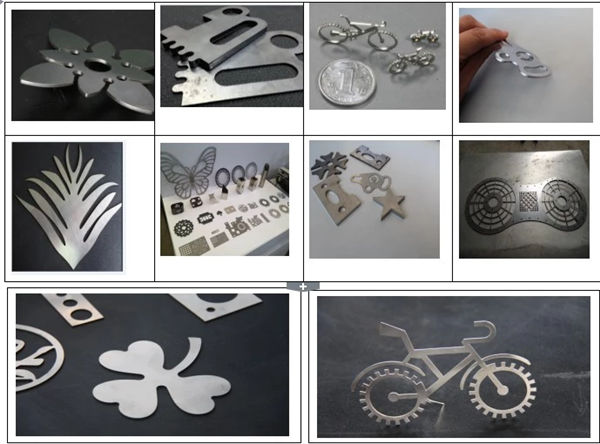

Mostras de corte


Mostras:
